淺基礎
淺基礎承載力分析
淺基礎RC設計
基樁
單基樁承載力分析
多基樁承載力分析
(批次計算列表)
基樁側向力分析
擋土牆
擋土牆穩定性分析
擋土牆RC設計
深開挖
支撐式擋土壁貫入深度分析
懸臂式擋土壁貫入深度分析
懸臂式擋土壁設計
常用擋土壁性質
RC
圓形柱RC設計
矩形柱RC設計
淺基礎RC設計
擋土牆RC設計
鋼筋性質
RC載重組合
耐震規範
地震靜力計算
地震動力計算
地震加速度查詢
土壤力學
土壓力係數計算
土壤液化潛能分析
結構分析
型鋼容許承載力分析
矩陣計算
水土保持
降雨強度分析
渠道流速流量分析
排水渠道設計
沉砂滯洪池估算
排水+沉砂滯洪設計
常用工具
常用型鋼性質
常用擋土壁性質
鋼筋性質
尺寸
淺基礎形式
獨立基腳
條形基腳
圓形基腳
筏式基礎
基礎深度
D
f
=
(m)
基礎厚度
H
=
(m)
寛度(x向)
L
x
=
(m)
寛度(y向)
L
y
=
(m)
柱寛(x向)
C
x
=
(m)
柱寬(y向)
C
y
=
(m)
偏心(x向)
e
cx
=
(m)
偏心(y向)
e
cy
=
(m)
分析條件
長期承載安全係數
FS
b1
=
短期承載安全係數
FS
b2
=
支承力因數計算法
基礎構造設計規範
Meyerhof(1963)
Hansen(1970)
Vesic(1973)
外力及偏心之影響
考慮外力作用及基礎偏心
外力造成之偏心及基礎偏心將影響基礎之承載力,不勾選此項時視為基礎承受無偏心之垂直載重
層狀地層計算法
不考慮層狀地層
採用基礎下方地層平均參數
荷重分散傳遞至下方(軟弱)地層
基礎穿剪下方地層
基礎面破壞模式
全面剪力破壞(緊密砂)
直接以 ϕ
f
決定 N
c
、N
q
、N
γ
,凝聚力不修正
局部剪力破壞(鬆砂)
以 ϕ = tan
-1
(2/3×tanϕ
f
) 決定 N
c
、N
q
、N
γ
,凝聚力取 2/3×c
f
參考基礎構造設計規範
ϕ
f
≧ 38° 或 S
u
≧ 5tf/m
2
視為全面剪力破壞,反之則視為局部剪力破壞
進行 RC 設計
基腳 RC 設計
外力
外力輸入方式
輸入載重組合
輸入服務載重 / 係數化載重
外力
 DL
 LL
 WL
 EL
單位
x向剪力
V
x
=
(tf)
y向剪力
V
y
=
(tf)
z向軸力
P
z
=
(tf)
x向彎矩
M
x
=
(tf-m)
y向彎矩
M
y
=
(tf-m)

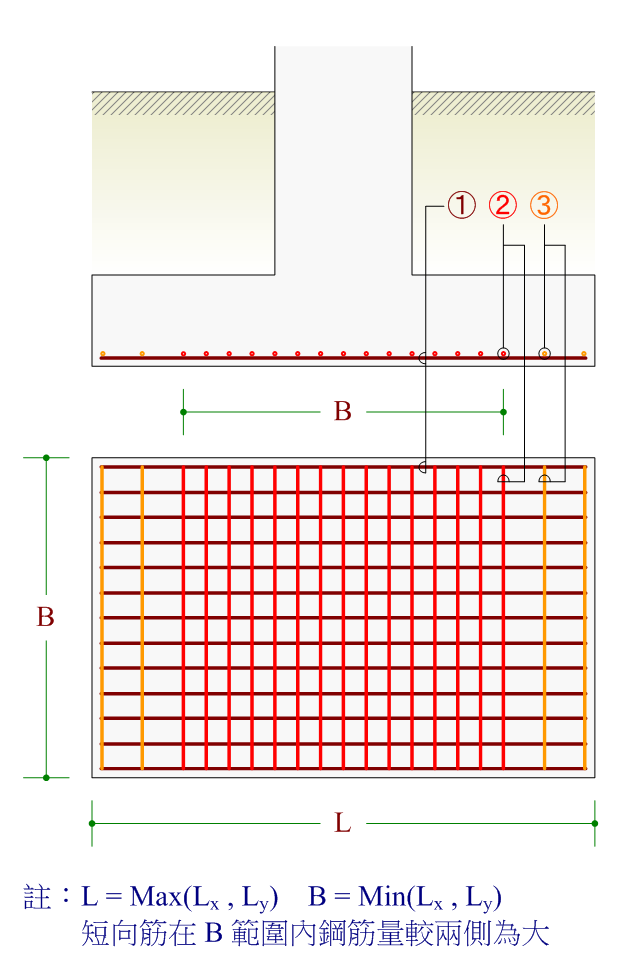

配筋
➀
[長向鋼筋]
D10
D13
D16
D19
D22
D25
D29
D32
D36
D39
D43
D50
D57
@
(cm)
➁
[短向鋼筋(中間帶)]
D10
D13
D16
D19
D22
D25
D29
D32
D36
D39
D43
D50
D57
@
(cm)
➂
[短向鋼筋(外側)]
-
D10
D13
D16
D19
D22
D25
D29
D32
D36
D39
D43
D50
D57
@
(cm)
主筋中心至斷面邊距
d'
=
(cm)
材料參數及設計規範
混凝土抗壓強度
f
c
'
=
(kgf/cm
2
)
鋼筋強度 [≧D16]
f
y1
=
(kgf/cm
2
)
鋼筋強度 [≦D13]
f
y2
=
(kgf/cm
2
)
RC 設計規範
TWN-USD92(401-86a)
TWN-USD100(401-96a)
地層及地下水
地下水位深度
D
w
=
(m)
地層數目
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
No
地層參數
地層
代號
地層
類型
Depth
γ
t
c'
ϕ'
S
u
S
u
定值或 S
u
上下限
S
u
= 3.5 或 S
u
= 3.5 ~ 4.5
輸入 S
u
/σ
v
' 值
S
u
/σ
v
' = 0.25
SPT-N
q
u
(m)
(tf/m
3
)
(tf/m
2
)
(deg.)
(tf/m
2
)
(tf/m
2
)
1
SF
CL
SM
SC
SW
SP
ML
GW
GP
GM
GC
SR
CV
SS
SH
SI
SS/SH
SS/SI
SH/SS
SH/SI
SI/SS
SI/SH
CL/ML
CL/SM
CL/SC
SM/CL
SM/ML
SM/SC
ML/CL
ML/SM
ML/SC
SC/CL
SC/ML
SC/SM
CH
MH
OH
OL
PT
MS
TU
AS
BC
BA
D
U
剪下
複製 Ctrl + C
貼上 Ctrl + V
刪除
進階分析設定
最小鋼筋量
基礎版限制最小鋼筋量
ρ
min
= Max{14/f
y
, 0.8f
c
'
1/2
/f
y
} [TWN100]
ρ
min
= 14/f
y
[TWN92]
但受拉鋼筋已超過分析所需 1/3 時不在此限
設計資訊
計畫名稱
計畫編號
設計人員
設計說明
計算書設定
計算書輸出檔名
使用預設檔名
使用自訂檔名
輸出檔名
.xls
計算書標題設定
不使用標題
使用預設標題
使用自訂標題
計畫名稱
主 題
Loading......
關於 CATii
程式版本
CATii.shallowfoundation V1.0201225
更新資訊
V1.0201225
修正層狀地層計算法荷重分散傳遞至下方(軟弱)地層之深層等值基礎寬計算公式
V1.0201211
新層選擇基礎版限制最小鋼筋量之功能
調整獨立基腳 A
s,min
及 ρ
min
計算
調整獨立基腳剪力檢核於雙向作用時之係數化剪力計算
調整計算書說明
局部新增 AJAX,輸入項更新不跳動位置
V1.0181112
修正排水地層 ϕ' 大於 40 時支承力因數讀取失敗之 bug
V1.0180611
調整地層輸入表格
V1.0180310
修正/新增表格選取剪貼功能
V1.0171218
調整計算書格式
V1.0170915
局部新增 AJAX,輸入項更新不跳動位置
V1.0170525
新增不排水地層輸入 S
u
/σ
v
' 之功能
V1.0170514
新增層狀地層分析示意圖(輸入頁面及計算書)
V1.0170512
新增層狀地層採用基礎穿剪下方地層分析之功能
調整計算書格式
分析摘要 P
a1
及 P
a2
讀取位數修正
初始狀態修正(地層相關選項)
V1.0170114
新增層狀地層採用荷重分散傳遞至下方地層之功能
調整計算書格式
V1.0170112
新增層狀地層採用基礎下方地層平均參數分析承載力之功能
調整計算書格式
關閉地層 S
u
輸入法選項
V1.0160904
新增筏式基礎分析
新增是否考慮外力作用及基礎偏心選項
調整修正計算書格式及內容
修正為兩階段分析,先顯示分析設計摘要,需要時再下載計算書
V1.0160601
初始狀態修正
V1.0150909
初始狀態修正
V1.0150824
系統上線
開發團隊
程式設計
高世鍊
系統維護
大也工程顧問股份有限公司
淺基礎分析設計結果摘要
下載詳細計算書
