設計型態			排水渠道設計僅設計排水渠道沉砂滯洪池設計計算沉砂滯洪池量體，設計出水口、溢洪口，不設計排水渠道排水渠道 + 沉砂滯洪池設計設計排水渠道，計算沉砂滯洪池量體，設計出水口、溢洪口
永久性 / 臨時性			永久性排水渠道設計臨時性排水渠道設計

降雨強度分析條件

計算方法
			I_t^T/I₆₀²⁵ = (G + H×logT)×A/(t + B)^C
重現期距(渠道設計)	T	=	(yr)
年平均降雨量	P	=	(mm)
重現期25年延時60分之降雨強度	I₆₀²⁵	=	(mm/hr)
係數自動計算			自動計算 A、B、C、G、H 係數
係數	A	=
係數	B	=
係數	C	=
係數	G	=
係數	H	=

集水區條件

集水分區數量

分區
編號

開發
情況

集水
面積

水文

土壤流失

逕流係數

漫地流
長　度

漫地流
速　度

坡　長
水平距

坡度

覆蓋管理因子

水保處理因子

開發前

開發中

開發後

開發前

開發中

開發後

開發前

開發中

開發後

開發前

開發中

開發後

C₁

C₂

C₃

L₁

V₁

ℓ

θ₁

θ₂

θ₃

C_m1

C_m2

C_m3

P₁

P₂

P₃

(ha)

(m)

(m/s)

(m)

(°)

註：未開發之集水區請將 C₁、C₂、C₃ 與 θ₁、θ₂、θ₃ 與 C_m1、C_m2、C_m3 與 P₁、P₂、P₃ 各別輸入相同數值，否則視為已開發

排水渠道設計條件

永久性排水系統數量

表格欄寬調整：

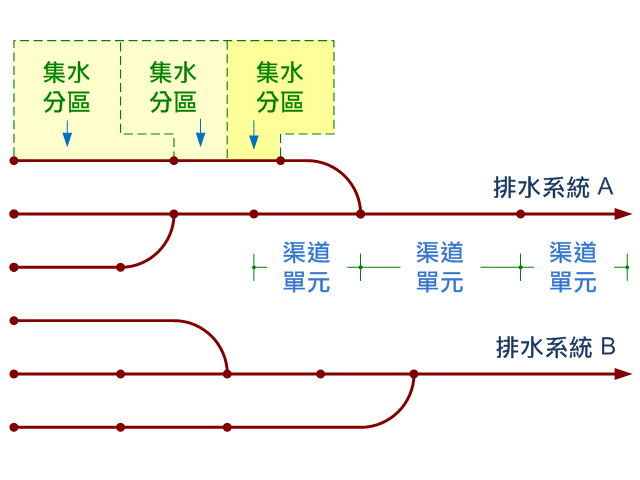

渠道單元數量：

渠道
編號

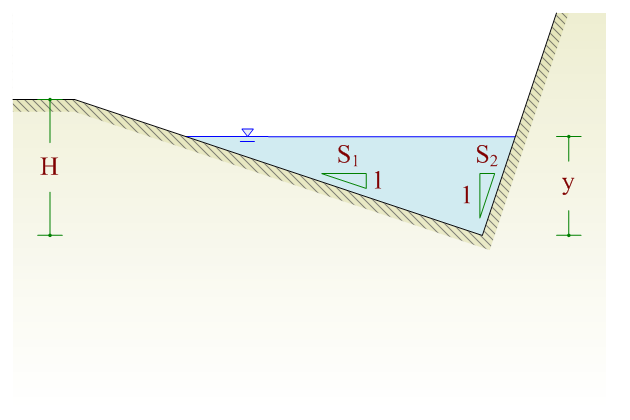

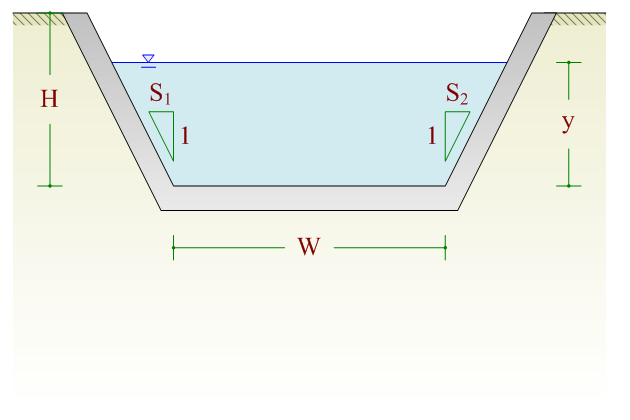

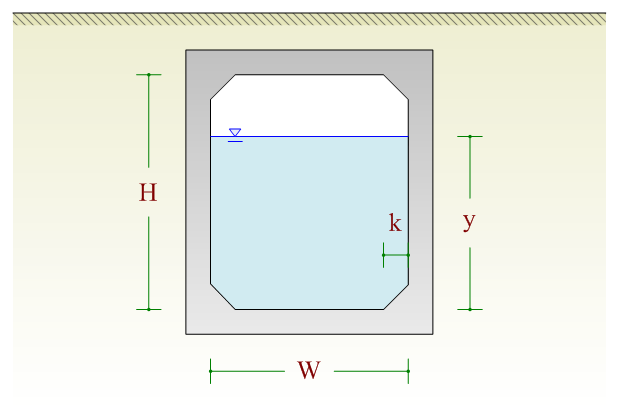

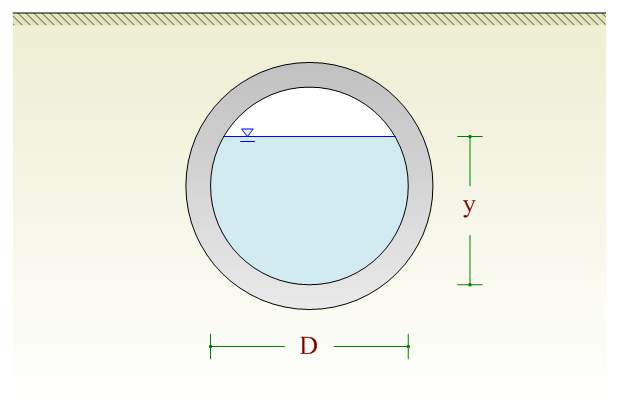

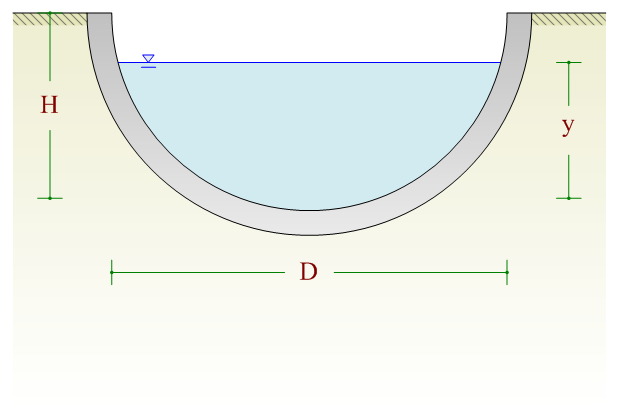

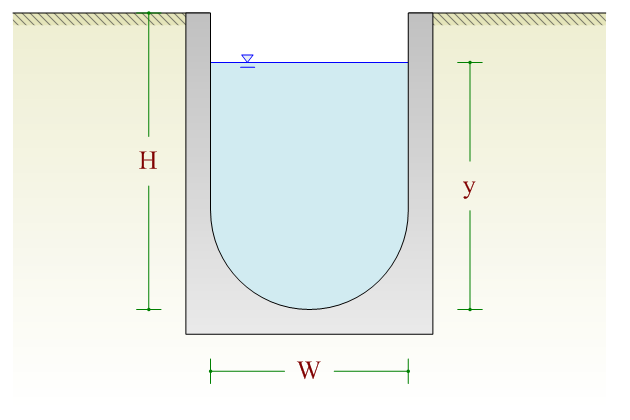

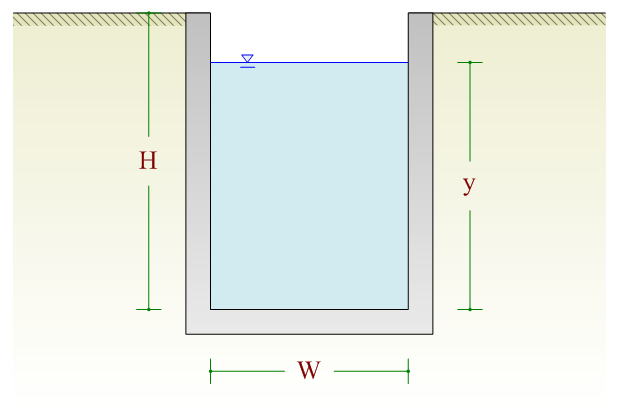

渠道
型式

節點編號

鄰接集水分區特性

渠道縱向排水特性

渠道橫斷面特性

上游
節點

下游
節點

分區
編號

集水
面積

逕流
係數

漫地
流長

漫地
流速

上游
高程

下游
高程

渠道
長度

渠道
流速

曼寧
係數

渠底
坡度

渠寬
管徑

渠道
深度

側邊
斜率

截角
寬度

L₁

V₁

EL_U

EL_D

L₂

V₂

W/D

S₁

S₂

(ha)

(m)

(m/s)

(m)

(m/s)

(m)

註：(1)表格第一列定義為最下游之渠道單元，節點 nA00 為排水系統最下游出口
　　(2)渠道單元鄰接一個集水區時請直接選取集水區編號，鄰接多個集水區時請點選最右側細部設定
　　(3)盲溝或暗管無鄰接集水區，請將集水區編號空白
　　(4)每一集水區僅能關聯一個渠道單元，欲多個渠道單元共用一個集水區時請將集水區再細分

進階分析設定

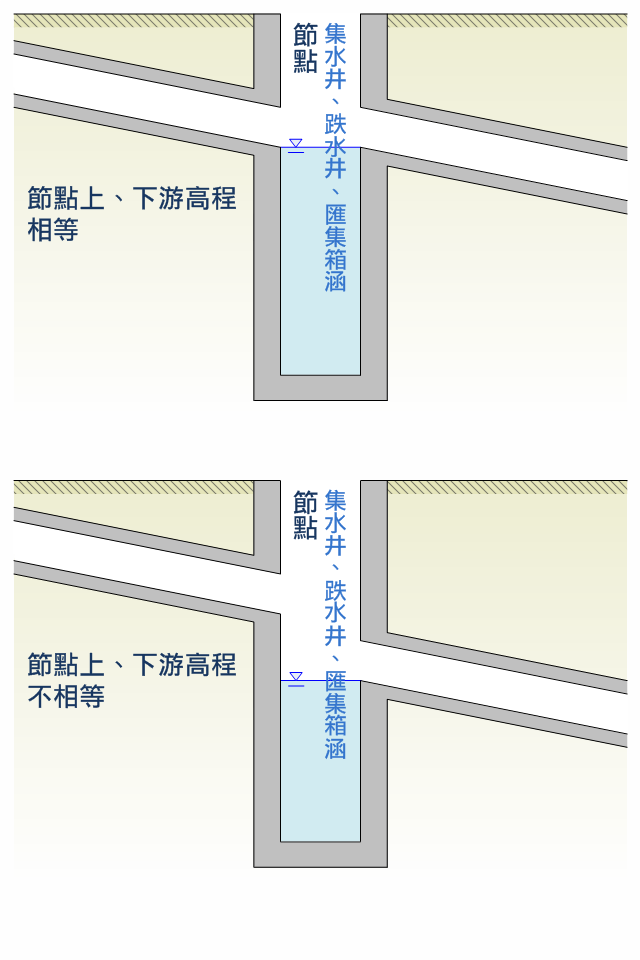

節點處上、下游高程設定			節點上、下游高程必需相等點選此項時，節點 ( 渠道交匯處 ) 之上、下游渠底高程必需相同；若節點為跌水井或連接管匯入箱涵...等情況，取消此項時節點之上游渠底高程可高於下游渠底高程
渠道出水高度檢核規範
最大容許流速設定			不限制最大容許流速最大容許流速 (m/sec) 設定最大容許流速清單
最小容許流速設定			不限制最小容許流速最小容許流速 (m/sec) 設定最小容許流速清單

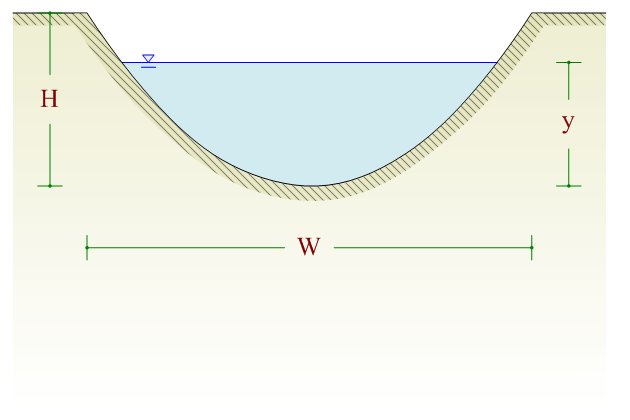

抛物線形溝之水力半徑 R 計算法			以積分方法計算濕周 P 再計算水力半徑 R 為精確值；以水土保持水冊公式計算之水力半徑 R 為近似值
開發中、開發後集流時間 t_c 之分析及設定 t_c = t₁ + t₂			以迭代方法計算 t_c 渠道之水理計算與集水區之水文分析互相回饋迭代，計算 t_c 理論值流下時間 t₂ 設為零逕行將渠道之流下時間 t₂ 設為零集流時間 t_c 設定為 (min) 逕行將集流時間 t_c 設為定值

設計資訊

計畫名稱
計畫編號
設計人員
設計說明

計算書設定

計算書輸出檔名			使用預設檔名
			使用自訂檔名輸出檔名 .xls

計算書標題設定			不使用標題
			使用預設標題使用自訂標題計畫名稱主　　題

關於 CATii

程式版本

CATii.swc B1.5.2

更新資訊	B1.5.2-231020	修正渠道斷面示意圖說明排版
	B1.5.2-221214	輸入介面排版調整
	B1.5.2-221110	渠道流速流量分析新增選擇「由流量 Q 計算水深 y 及流速 V」或「由水深 y 計算流量 Q 及流速 V」之功能
	B1.5.1-221101	單一排水溝鄰接兩個以上集水區時，計算書中各集區之集流時間 t_c 各別顯示
	B1.5.1-210627	調整控制顯示區
	B1.5.1-200830	新增是否自動計算 A、B、C、G、H 係數之功能
	B1.5.0-200808	新增滯滯洪池總量管制設計之功能調整計算書格式
	B1.4.4-200525	新增定義集水分析開發情況之欄位關閉集水區分區定義方式(預設只能選擇開發前、中、後，集水分區相同)
	B1.4.3-200523	調整進階分析設定中開發前集流時間之分析設定說明調整計算書中滯洪池集流時間採用之相關說明新增沉砂池設計需求(沉砂設施容量與泥砂生產量之關係比例)
	B1.4.3-200519	新增行動水保服務網查詢 R_m、K_m 之連結
	B1.4.2-200518	調整沉砂滯洪池設計輸入條件選項
	B1.4.1-200517	調整集水區參數輸入表格頭計算時用不到之集水區資料不需要輸入調整泥砂生產量計算書輸出式
	B1.4.1-181025	調整計算書之渠道斷面示意圖
	B1.4.1-180603	排水系統輸入表新增調整欄寬功能
	B1.4.1-180601	使用排水渠道+沉砂滯洪池設計功能時，臨時性排水系統數量可以為 0
	B1.4.1-180531	新增集水區重複選取之防呆功能新增註解排水系統圖加註集水區編號
	B1.4.1-180518	新增 R_m、K_m 之 GIS 查詢功能
	B1.4.0-180516	沉砂滯洪池設計功能上線排水渠道+沉砂滯洪池設計功能上線
	B1.3.0-180310	排水渠道設計新增流下時間 t₂ 設為零之功能調整集流時間 t_c 設為定值時計算說明文字原網址 ChannelSWC.aspx 修改為 SWC.aspx
	B1.3.0-180310	排水渠道設計新增集水區分區定義方式修正/新增表格選取剪貼功能
	B1.3.0-171113	排水渠道設計新增節點處上、下游高程設定之功能
	B1.3.0-171111	新增排水渠道設計之功能
	B1.2.1-171110	調整渠道流速流量分析抛物線形溝計算輸入項目
	B1.2.1-171102	部分輸入項自動計算後自動回復焦點
	B1.2.1-171006	初始狀態修正(抛物線形溝之水力半徑 R 計算法選項位置)
	B1.2.1-170930	修正 L 形溝輸入條件調整 U 形溝可分析 y ≦ W/2 之情況
	B1.2.1-170915	調整集流時間分析輸入條件調整降雨強度分析輸出格式
	B1.2.1-170905	拋物線形渠道流速流量分析時，新增水力半徑 R 之計算法選項渠道形式新增半圓形溝
	B1.2.0-170904	新增渠道流速流量分析之功能
	B1.1.0-170629	新增計算集流時間之功能調整程式頁面網址
	B1.0.0-170627	系統上線，測試版
