基本條件
分析項目
單樁軸向分析
單樁側向分析
單樁軸向及側向分析
多樁軸向分析(批次計算)
建築物基礎構造設計規範
TWN-112(2023)
TWN-090(2001)
基樁型式
圓形樁
矩形樁
鋼軌樁
...
基樁型式
CATii 提供的基樁形式有:圓形樁、矩形樁、壁樁、連續壁、H 型鋼樁、鋼軌樁。
軸向承載力分析
圓形樁計入周圍之摩擦力及底承力;矩形樁計入四邊之摩擦力及底承力;壁樁僅計壁面之摩擦力,不計入兩端之摩擦力,預設底承力不計入(可修改);連續壁類似壁樁,但開挖面以上只計壁面單側摩擦力,預設底承力不計入(可修改);H 型鋼樁計算沿腹板及沿型鋼最外圍潛在破壞面之摩擦力,並取保守值,另計入底承力;鋼軌樁計算沿著鋼軌與土壤界面周圍之摩擦力,另計入底承力。
側向承載力分析
僅提供圓形樁、H 型鋼樁、鋼軌樁三種選項進行分析。選擇 H 型鋼樁時請指定對強軸或弱軸進行分析,選擇鋼軌樁時只能對強軸進行分析。
基樁外徑 [陣列]
輸入格式 1,2,3 或 1 2 3
D
=
(m)
基樁長度 [陣列]
輸入格式 1,2,3 或 1 2 3
L
p
=
(m)
樁頂深度
D
f
=
(m)
分析條件
承載力分析方法
靜力學
N值(砂)
基樁施工方法
鑽掘式
打入式
植入式(預鑽)
植入式(中掘)
樁身/土壤黏滯係數
α
=
Stas & Kulhawy
1/3
1/2
2/3
0.0
0.1
0.2
0.3
0.4
0.45
0.5
0.6
0.7
0.8
0.9
1.0
...
樁身/土壤黏滯係數
樁身/土壤黏滯係數 α 與土壤之不排水剪力強度及基樁施工方式有關。一般而言,α 值常介於 0.25 ~ 1.0 之間,且隨黏土之不排水剪力強度增加而減小。

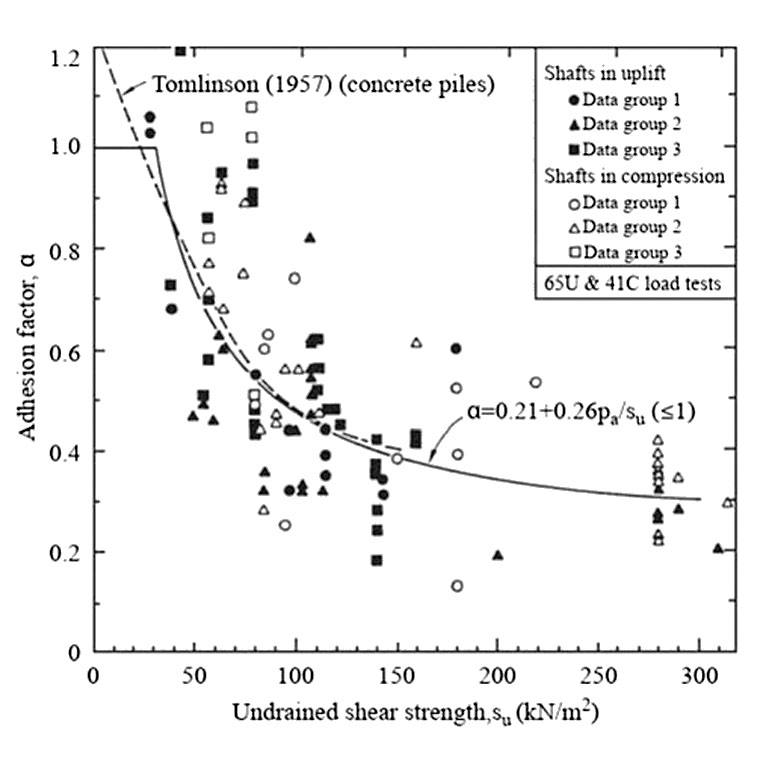

分析時可自行決定 α 值,或設定以 Stas & Kulhawy (1984) 公式自動計算 α 值: $$\mathrm{α=0.21+0.26\frac{P_a}{S_u}}\le1$$ 上式中,P
a
代表大氣壓力,S
u
為不排水剪力強度,亦可適用於排水地層中的有效黏滯力 c'。
樁身/土壤摩擦角
δ/ϕ'
=
1/3
1/2
2/3
0.0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
下壓樁側壓力係數
K
dn
=
1/3
1/2
2/3
0.0
0.1
0.2
0.3
0.4
0.45
0.5
0.6
0.65
0.7
0.75
0.8
0.9
1.0
1.1
1.2
1.25
1.3
1.4
1.5
1.6
1.7
1.75
1.8
1.9
2.0
拉拔樁側壓力係數
K
up
=
1/3
1/2
2/3
0.0
0.1
0.2
0.3
0.4
0.45
0.5
0.6
0.65
0.7
0.75
0.8
0.9
1.0
1.1
1.2
1.25
1.3
1.4
1.5
1.6
1.7
1.75
1.8
1.9
2.0

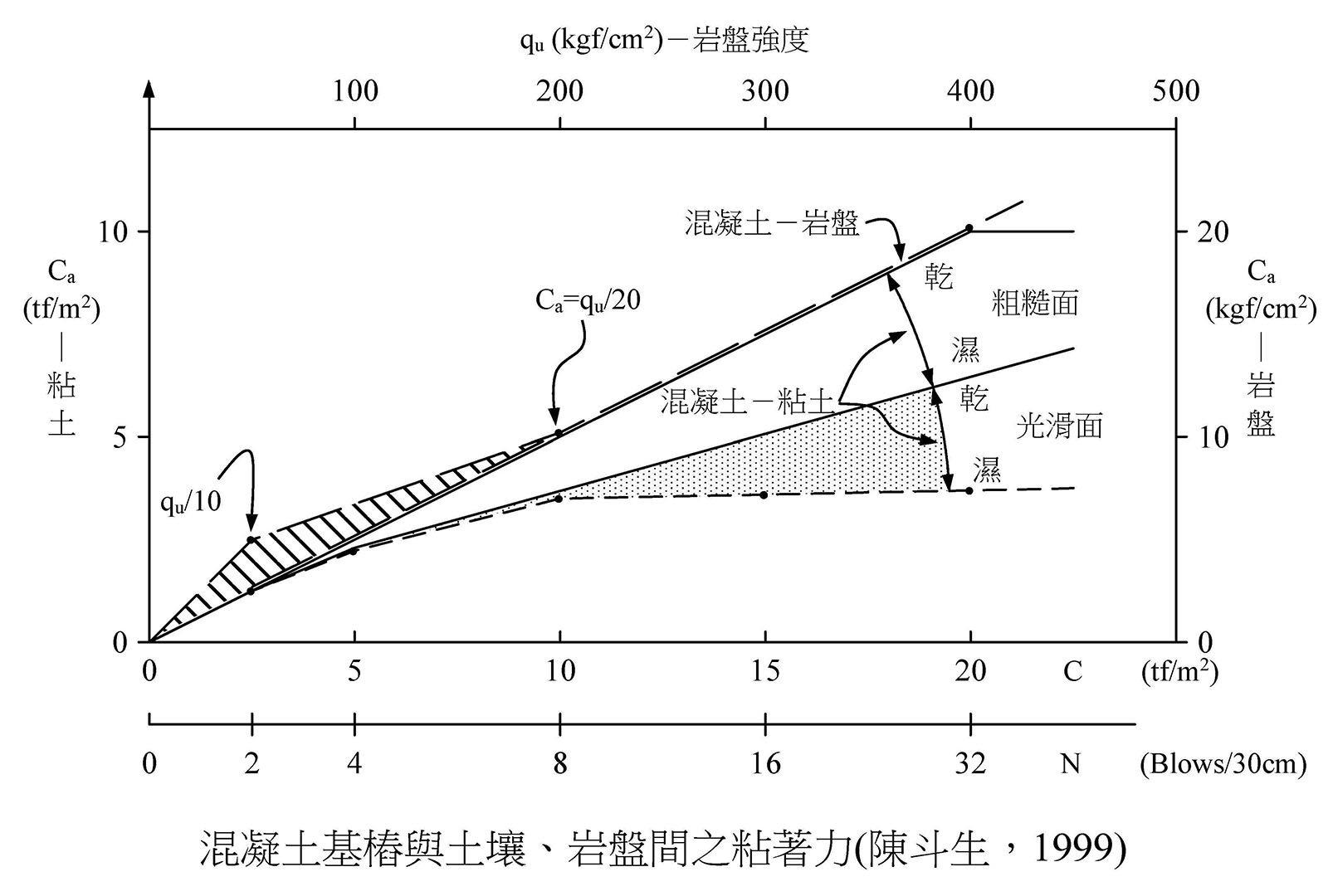

岩層摩擦力計算
f
s
= ζ×q
u
f
s
= λ×q
u
1/2
岩層摩擦力係數
λ
=
基樁臨界深度與樁徑比
L
pcr
/D
=
-
4
5
6
7
8
9
10
15
20
25
30
40
50
樁底面積折減係數
α
b
=
...
樁底面積折減係數
倘基樁因施工因素造成樁底承載力無法完全發揮 (如:樁底沉泥無法清除),可視有效樁底面積減少,在 CATii 中將樁底面積折減係數 α
b
設為小於 1 的數值可模擬此效果。
鋼筋混凝土單位重
γ
rc
=
(tf/m
3
)
樁頂 (開挖面) 有效應力比
σ
ve
'/σ
v
'
=
...
樁頂 (開挖面) 有效應力比
基礎開挖致使開挖面下方地層解壓,造成樁頂有效應力降低,此時可將 σ
ve
'/σ
v
' 設定為小於 1,倘不考慮有效應力降低則將 σ
ve
'/σ
v
' 設為 1。
註:σ
v
' 為未解壓前之樁頂有效應力,σ
ve
' 為開挖解壓後之樁頂有效應力。
常時載重摩擦安全係數
FS
s1
=
常時載重底承安全係數
FS
b1
=
短期載重摩擦安全係數
FS
s2
=
短期載重底承安全係數
FS
b2
=
極限限界摩擦安全係數
FS
s3
=
極限限界底承安全係數
FS
b3
=
常時載重拉拔安全係數
FS
u1
=
短期載重拉拔安全係數
FS
u2
=
極限限界拉拔安全係數
FS
u3
=
地層及地下水
地下水位深度
D
w
=
(m)
地層數目
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
No
地層參數
自訂 f
s
及 q
b
地層
代號
地層
類型
Depth
γ
t
c'
ϕ'
S
u
S
u
設
定
S
u
為定值,或 S
u
隨深度線性變化
例:S
u
輸入 3.5 ,或上下限 3.5 ~ 4.5
S
u
與有效覆土壓力 σ
v
' 成正比
例:S
u
/σ
v
' 輸入 0.25
SPT-N
q
u
f
s
f
s
設
定
f
s
為定值,或 f
s
隨深度線性變化
例:f
s
輸入 6.5 ,或上下限 5.5 ~ 7.5
q
b
(m)
(tf/m
3
)
(tf/m
2
)
(deg.)
(tf/m
2
)
(tf/m
2
)
(tf/m
2
)
(tf/m
2
)
1
SF
CL
SM
SC
SW
SP
ML
GW
GP
GM
GC
SR
CV
SS
SH
SI
SS/SH
SS/SI
SH/SS
SH/SI
SI/SS
SI/SH
CL/ML
CL/SM
CL/SC
SM/CL
SM/ML
SM/SC
ML/CL
ML/SM
ML/SC
SC/CL
SC/ML
SC/SM
CH
MH
OH
OL
PT
MS
TU
AS
BC
BA
D
U
R
剪下
複製 Ctrl + C
貼上 Ctrl + V
刪除
進階分析設定
排水地層 c' 及 ϕ' 之考慮方式 (採靜力學分析時)
靜力學分析時僅考慮 ϕ'
靜力學分析時 c' 及 ϕ' 皆考慮
...
排水地層 c' 及 ϕ' 之考慮方式
排水地層同時含有 c' (c' ≠ 0) 及 ϕ' 時,以靜力學分析可選擇計算摩擦力 f
s
與底承力 q
b
之方式。
靜力學分析時僅考慮 ϕ' (規範建議選項):
$$\mathrm{f_s=Kσ_v'tanδ}$$ $$\mathrm{q_b=σ_v'N_q^*}$$
靜力學分析時 c' 及 ϕ' 皆考慮:
$$\mathrm{f_s=αc'+Kσ_v'tanδ}$$ $$\mathrm{q_b=c'N_c^*+σ_v'N_q^*}$$
計算書輸出格式
容許承載力列表 (樁徑/樁深)
容許承載力列表 (樁深/樁徑)
單樁容許承載力計算書
設計資訊
計畫名稱
計畫編號
設計人員
設計說明
計算書設定
計算書輸出檔名
使用預設檔名
使用自訂檔名
輸出檔名
.xls
計算書標題設定
不使用標題
使用預設標題
使用自訂標題
計畫名稱
主 題
Loading......
Calculating......
關於 CATii
程式版本
CATii.pile V2.6.0
更新資訊
V2.6.0-240708
✦
開啟早期基樁側向分析舊檔後,可能未載入基樁勁度 R,致使無法分析,本版修正之
V2.6.0-240626
✦
計算書圖示下標字優化
V2.6.0-240619
✦
樁軸向分析選項新增鋼軌樁
✦
樁側向分析選項新增 H 型鋼樁及鋼軌樁
✦
樁側向分析位移、剪力、彎矩計算法採用彈塑性基礎梁模型時,調整最大元素長度預設值之設定方法
✦
計算書版面調整
✦
考量後續其他程式應用(例如:基樁擋土牆)之一致性,單樁軸向分析結果顯示至小數點第二位,多樁分析批次計算分析結果顯示維持在整數
V2.5.0-240322
✦
採用 Y.L.Chang 方法時,調整樁土系統特徵係數 β 迭代方法及數計算精度
✦
修正分析結果摘要之表示邏輯
V2.5.0-240315
✦
調整為可同時設定常時及短期容許側向位移,並計算其容許側向支承力
✦
新增可同時計算軸向及側向支承力之分析選項
✦
分析選項調整名稱
V2.4.0-240116
✦
位移、剪力、彎矩計算法新增「彈塑性基礎梁模型」
V2.3.0-240108
✦
地盤反力係數計算法新增「日本鐵道綜合技術研究所(2012)」及「赤井&高橋」選項,原「日本國鐵」選項更名為「日本鐵道綜合技術研究所(2000)」
V2.3.0-231230
✦
新增分析容許側向承載力功能
✦
樁側向力分析計算書版面調整
V2.2.0-231226
✦
調整計算書中基樁摩擦力示意繪圖,樁頂深度處加繪橫線
V2.2.0-231130
✦
承戴力分析新增建築物基礎構造設計規範 TWN-112(2023)
✦
輸入版面及圖示調整,新增各項入輸入說明
✦
計算書版面調整
V2.1.4-231020
✦
調整 S
u
設定說明
✦
調整 f
s
設定說明
V2.1.4-230426
✦
修正批次計算之圖形繪製允許樁徑至小數點下 2 位
V2.1.4-221215
✦
輸入界面排版調整
V2.1.4-221211
✦
基樁側向力分析之載重組合依據(RC 設計規範)新增選項:TWN-USD106、TWN-USD108、TWN-USD110
V2.1.3-220124
✦
基樁側向力分析新設 L
β
長度不得超過 L
p
,以防止部分條件下分析錯誤
V2.1.2-211012
✦
基樁側向力分析新設平均水平地盤反力係數迭代計算次數上限,以防止部分分析條件下無法收斂
V2.1.1-200217
✦
修正地盤反力係數計算說明中基樁楊氏模數之標示單位
V2.1.1-191225
✦
修正選取植入式基樁時在部分情況下無法計算之 bug
✦
修正水位較輸入地層為低時無法輸出計算書之 bug
V2.1.0-190213
✦
修正基樁側向力分析在部分情況下混凝土強度 f
c
' 擷取錯誤之 bug
V2.1.0-180611
✦
修正自訂摩擦力預選輸入格式
V2.0.2-180310
✦
修正 H 型鋼樁分析型鋼接觸面積計算 bug
✦
修正/新增表格選取剪貼功能
V2.0.1-170817
✦
批次計算圖形之樁深度取點加密
V2.0.0-170512
✦
初始狀態修正(地層相關選項、切換單樁及多樁分析之初始參數)
✦
新增植入式基樁選項
V2.0.0-160817
✦
單樁分析新增矩形樁、壁樁連、續壁及 H 型鋼樁,多基樁承載力分析新增矩形樁
✦
多基樁承載力分析及基樁側向力分析修正為兩階段分析,先顯示分析設計摘要,需要時再下載計算書
V1.1.1-160603
✦
新增靜力學分析摩擦力及底承力時 c' 及 ϕ' 之考慮方式設定功能
✦
更新基樁圖示
V1.1.0-160602
✦
單基樁承載力分析修正為兩階段分析,先顯示分析摘要,需要時再下載計算書
✦
新增設定樁頂(開挖面)有效應力比功能
✦
加強計算書明分析說明
V1.0.0-160601
✦
初始狀態修正
V1.0.0-150909
✦
初始狀態修正
V1.0.0-150824
✦
系統上線
開發團隊
程式設計
高世鍊
系統維護
大也工程顧問股份有限公司
基樁軸向承載力分析結果摘要
下載詳細計算書
關於 R
m
及 K
m
