擋土牆施工完成後，其背後為人工回填材料，其凝聚力 c_b 大約為 0，摩擦角 ϕ_b 大約在 30° 左右，單位重 γ_b 大約在 1.8~2.0 tf/m³ 左右。

參考日本鐵道綜合技術研究所 (2012)，在擋土牆設計場合計算主動土壓力時，凝聚力可以忽略；此外，當凝聚力大於 0 時，牆背在某一深度內會產生張力裂縫，且常時及地震情況下之 K_a 及 K_ae 不同，張力裂縫深度亦不相同，地震情況時的主動土壓力增量 ΔP_ae 無法依規範要求合理計算並分配至牆背，因此本程式將 c_b 設定為 0。

模疑牆背回填材料為液體請將摩擦角 ϕ_b 設為 0。倘回填物採用單位重小於 1 tf/m³ 的輕質回填材料，於進階分析設定將強制不考慮主動側及被動側水壓力，以免設計條件不符合物理意義。

自行估算 v_uf 方法如下：

無剪力榫

$$\mathrm{v_{uf}=αc_f+σ_v×tan(αϕ_f) = αc_f+(ΣF_y/B)×tan(αϕ_f)}$$

通常 α = 0.5~1.0，大約可取 α = 2/3；σ_v = ΣF_y/B 代表版底垂直向應力；ΣF_y 為擋土牆底重直方向分力的總合，可由計算書中擷取；B 為底板總寬度。

如果沒有鑽探報告可參考，設計者需自行設定合理參數，一般砂土 ϕ_f = 29°~31°，一般卵礫石 ϕ_f = 33°~40°，一般含黏性土的地層 c_f = 0.5~2 (tf/m²)。

有剪力榫

估算方法與上述無剪力榫情況類似，但止滑榫前、後要分開計算，取不同的 α 參數以及底版寬度。止滑榫前 (靠牆趾側) 的 α = 1，止滑榫後大約可取 α = 2/3，因計算複雜且容易出錯，建議改採用「輸入地層參數計算地層阻抗」，由程式自動算出。

水土保持手冊第 (中華民國九十四年版) 工程方法篇 2.9 節建議之土壤容許承載力 q_a 如下所示。

軟黏土：10 tf/m²
普通黏土：20 tf/m²
硬黏土：40 tf/m²
鬆細砂：10 tf/m²
壓實細砂：30 tf/m²
鬆粗砂：30 tf/m²
鬆砂石混合物或卵石：40 tf/m²
壓實砂石混合物或卵石：50 tf/m²
硬岩：100 tf/m²
強固頁岩：100 tf/m²

以上所列之 q_a 乘上安全係數後，可初步估算擋土牆基礎極限承載力 q_uf。

水平向地震係數 k_h 一般可採「設計地震地表加速度」的 1/2，垂直向地震係數 k_v 再取 k_h 的 1/2。

k_h 及 k_v 之相關細節請見「建築物基礎構造設計規範」第七章。

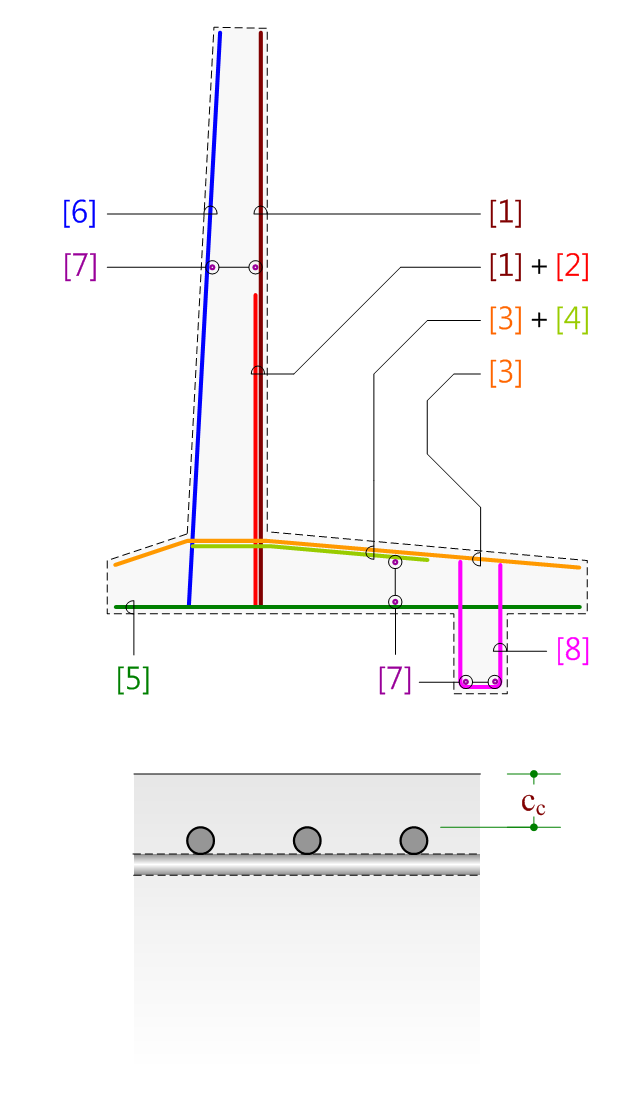

RC 設計時需分析擋土牆各元件之剪力及彎矩，一般來說，後踵上方承受回填土自重以及超載傳遞荷重，後踵下方亦承受地層反力，選用此一項目，於計算剪力及彎矩時可忽略後踵下方土壓力之貢獻。
